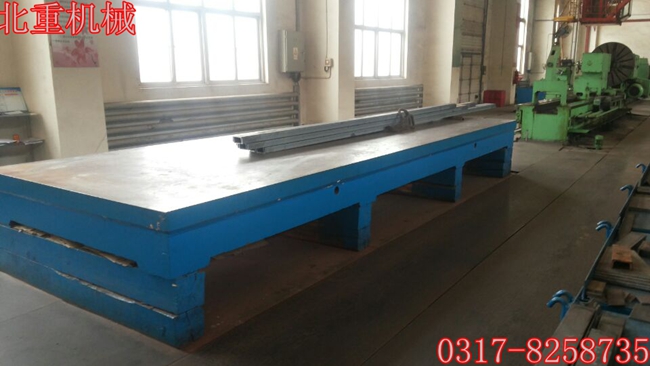

劃線T型槽平臺的鑒定方法

發表時間：2018年01月23日【大中小】

1、劃線T型槽平臺工作面上不應有銹跡、劃痕、碰傷及其他影響使用的外觀缺陷。　　

2、劃線T型槽平板工作面上不應有砂孔、氣孔、裂紋、夾渣及縮松等鑄造缺陷。各鑄造表面應徹底清除型砂，且表面平整、涂漆牢固，各稅邊應修鈍。　　

3、劃線T型槽在平板的相對兩側面上，應有安裝手柄或吊裝位置的設置、螺紋孔或圓柱孔。設置吊裝位置時應考慮盡量減少因吊裝而引起的變形。　　

4、劃線T型槽平板應經穩定性處理和去磁。　　

5、劃線T型槽平板工作面與側面以及相鄰兩側面的垂直公差為1、2級（按GB1184—80《形狀位置公差》規定）。

6、劃線T型槽平板工作面的硬度應為HB170—220或187—255之間。

7、劃線T型槽主要檢定項目

材質及表面硬度。

形狀位置公差，含名義尺寸，劃線T型槽平臺垂直度公差。

外觀。

平面度。

接觸斑點。

平面波動量。

工作面允許撓度值。

表面粗糙度。　　

8、劃線T型槽平臺精度參數。 3級平板未規定接觸斑點要求。1級平板要求接觸斑點數在任意25×25mm平面內不少于20點。2級平板要求接觸斑點數在任意25×25mm平面內不少于12點。
